मॉड्यूलर फिक्स्चर टेबल सिस्टम चुनने से पहले क्या जांचें?

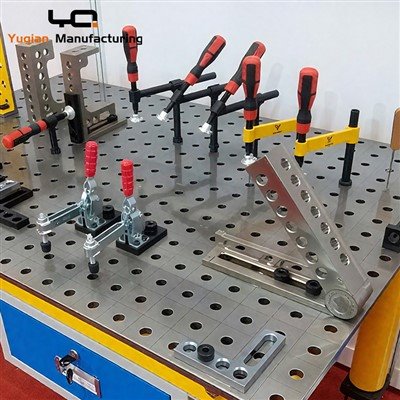

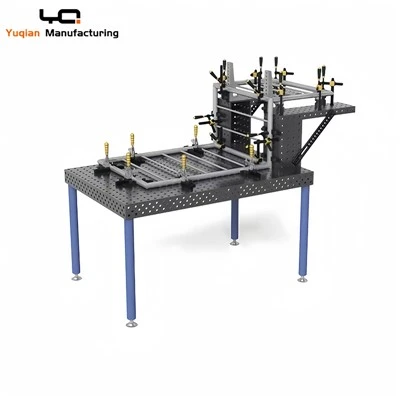

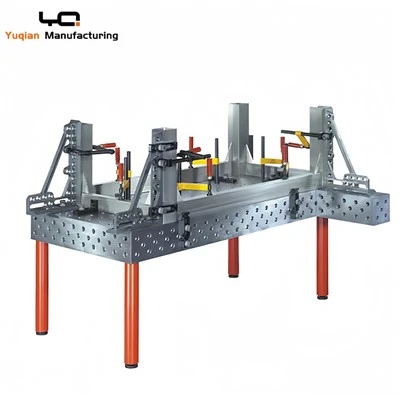

मॉड्यूलर फिक्स्चरिंग टेबल का चयन वर्कपीस से शुरू होता है, सहायक उपकरण की गिनती से नहीं। सबसे पहले विशिष्ट भाग आयाम, वेल्डिंग स्थिति, अपेक्षित भार और लेआउट कितनी बार बदलेगा, इसे परिभाषित करें। ये बिंदु तालिका के आकार और सहायक उपकरण का निर्धारण करते हैं जो वास्तव में उपयोगी हैं। वेल्डिंग फिक्स्चर टेबल किट की तुलना करते समय, किसी भी अन्य चीज़ से पहले छेद प्रणाली की जांच करें। D16 और D28 कॉन्फ़िगरेशन विभिन्न संगत भागों का उपयोग करते हैं, इसलिए क्लैंप, लॉकिंग पिन, स्टॉप, स्क्वायर और सपोर्ट ब्लॉक को चयनित तालिका से मेल खाना चाहिए। प्रभावी वेल्डिंग फिक्स्चर टेबल किट से ऑपरेटरों को जटिल उपकरणों के बिना संदर्भ बिंदुओं को फिर से बनाने की सुविधा मिलनी चाहिए। इसके बाद, तालिका सामग्री और सहायता व्यवस्था की समीक्षा करें। कच्चा लोहा और Q355 या S355MC स्टील का उपयोग मॉड्यूलर वेल्डिंग प्लेटफॉर्म के लिए किया जा सकता है, जबकि फिक्स्ड, एडजस्टेबल, मोबाइल, टेलीस्कोपिक, या लिफ्टिंग पैर विभिन्न वर्कशॉप लेआउट के लिए उपयुक्त होते हैं। सतह का उपचार वहां भी मायने रखता है जहां छींटे, बार-बार क्लैम्पिंग, नमी और दैनिक सफाई आम है। जब काम अलग-अलग होता है तो आकार में लचीलापन महत्वपूर्ण हो जाता है। मानक आयताकार तालिकाएँ कई अनुप्रयोगों को कवर करती हैं, लेकिन गोल, अनियमित, या बड़े आकार के प्रारूप विशेष असेंबली के लिए उपयुक्त हो सकते हैं। उन हिस्सों के आसपास अनुकूलित वेल्डिंग फिक्स्चर टेबल किट की योजना बनाई जा सकती है जब समग्र आयाम और फिक्स्चर स्थानों की पहले से पुष्टि की जाती है। ऑर्डर देने से पहले, सामान्य वर्कपीस, डेटाम दिशाओं और आवश्यक क्लैंपिंग बिंदुओं की एक संक्षिप्त सूची तैयार करें। वह सूची एक व्यावहारिक आरंभिक सेट को परिभाषित करती है। वेल्डिंग फिक्स्चर टेबल किट का लक्ष्य एक पुन: प्रयोज्य प्रणाली है जो वर्तमान कार्य में फिट बैठती है और उत्पादन आवश्यकताओं में बदलाव के रूप में विस्तार कर सकती है।
